石英巖圓錐式破碎機

產品屬性最大給料粒度：560mm

產品屬性生產能力：12-2181t/h

適用物料：石英巖、石膏、石英石、河卵石、鵝卵石、鐵礦石、白云石、頁巖等。

: SC160S PSG 1300 HXHP400

產量：108-345t/h
最大進料粒度：360mm
裝機功率：160kw

全國統一銷售熱線：0371-6777 2727

電話頁面

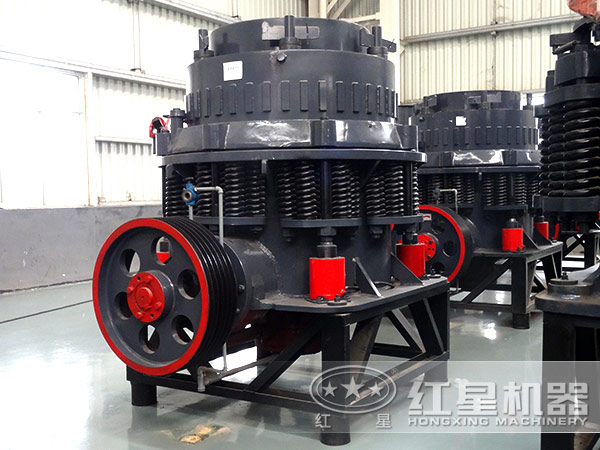

石英巖圓錐式破碎機

石英巖圓錐式破碎機主要用于石英巖等礦石的二段、三段破碎流程中，使用彎曲擠壓的方式進行破碎，所以破碎出來的成品粒形更加的整齊。石英巖圓錐式破碎機的處理能力更強，破碎過程中產生的功耗更低，液壓保護系統、自動化程度高，使維修更簡單，時產相比一般的圓錐破碎設備可提高20%。

石英巖圓錐式破碎機工作原理

石英巖圓錐式破碎機運行中，石英巖物料由振動給料機給入破碎腔內，電動機通過傳動裝置帶動偏心套旋轉，動錐在偏心軸套的迫動下做旋轉擺動，石英巖受到動錐和靜錐的多次擠壓和撞擊而破碎，石英巖物料在自身重力的作用下下落，下落過程中，合格的石英巖物料被及時排出，不合格的石料繼續接受破碎，如此循環，完成生產要求。

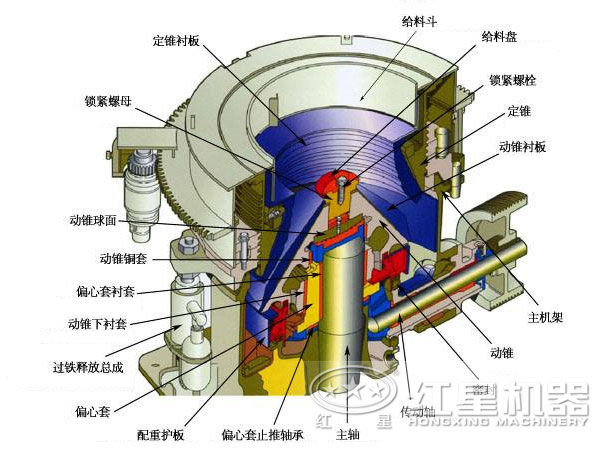

石英巖圓錐式破碎機內部機構圖

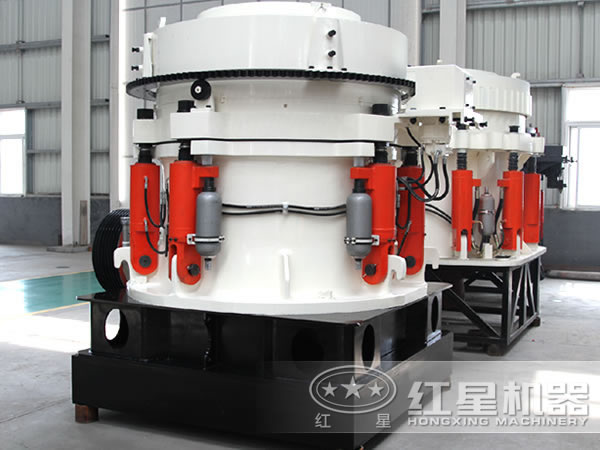

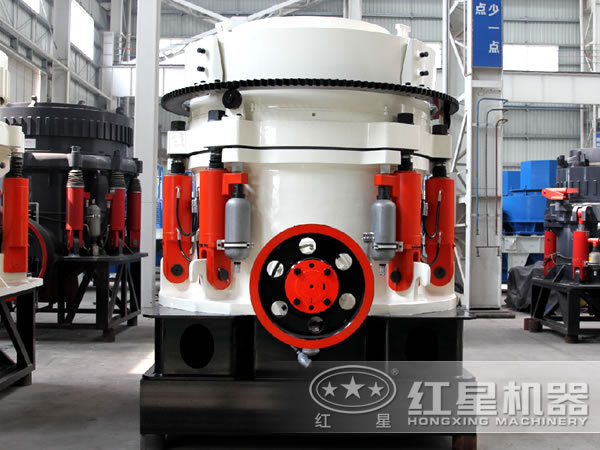

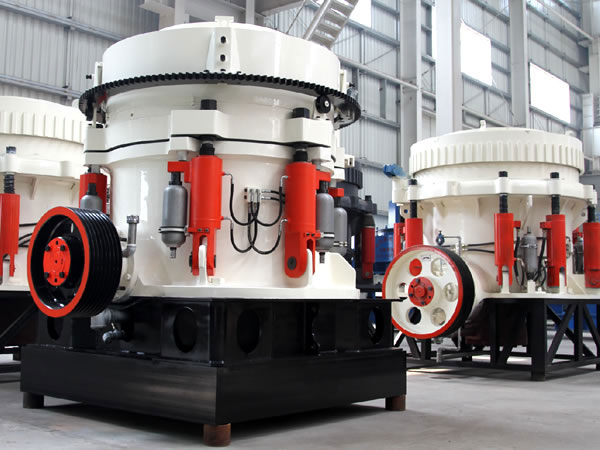

圖片實拍

石英巖圓錐式破碎機

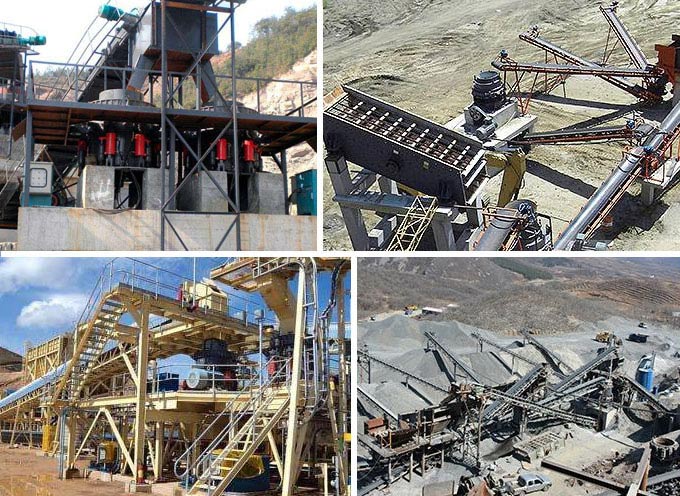

客戶現場

石英巖圓錐式破碎機客戶現場

石英巖圓錐式破碎機性能優勢

1、彎曲剪切的方式對各類石料進行破碎，因此，破碎出來的成品石料粒形更加整齊，粒度更加均勻。

2、石英巖圓錐式破碎機的關鍵部件和易損件都采用先進、耐磨材質制成，耐磨性能更好，破碎過程中消耗少。

3、該設備采用特殊的防塵密封結構，運行中成品不受外界雜質的污染，粉塵污染不會溢出污染環境。

4、石英巖圓錐式破碎機的破碎腔內壁有耐磨保護層，破碎過程中不會造成破碎腔內壁的嚴重磨損。

技術參數

圓錐破碎機
單缸圓錐破碎機
復合型圓錐破碎機
多缸液壓圓錐破碎機
全液壓圓錐破碎機

規格	型號	破碎錐大端直徑 (mm)	最大給料尺寸 (mm)	排料口寬度 (mm)	處理能力 (t/h)	電動機功率 (kw)	總重量	外形尺寸（長×寬×高）（mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470

SC單缸圓錐破中碎系列技術參數：

型號	腔型	給料口尺寸	最大進料尺寸	最小排料口尺寸	電機功率	處理能力（t/h）
SC100S	C1	240	175	22	90	85-170
SC100S	C2	200	160	19	90	70-130
SC160S	C1	360	290	25	160	125-345
SC160S	C2	300	240	22	160	108-305
SC250S	C1	450	360	35	250	265-524
SC250S	C2	400	320	29	250	225-448
SC315S	C1	560	450	41	315	349-1050
SC315S	C2	500	400	38	315	318-892
SC450S	C1	600	480	44	450	498-1500
SC450S	C2	480	385	41	450	454-1274

SC單缸圓錐破細碎系列技術參數：

型號	腔型	給料口尺寸	最大進料尺寸	最小排料口尺寸	電機功率	處理能力（t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：產量根據不同物料，進料粒度等因素其結果將有所不同

規格	型號	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
PSG 1300	1313	1295	137	110	13-31	109-181	160	23
	1321		210	170	16-38	132-253
	1324		241	190	19-51	172-349
	1306		64	50	3-16	36-163
	1308		89	70	6-16	82-163
	1310		105	85	8-25	109-227

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號	腔型	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
HPM200	C1	900	185	145	22	160~250	160	11
	C2		125	100	18	145~250
	C3		95	75	14	120~250
	F1		76	60	12	108~210
	F2		54	45	10	81~210

HPM300	C1	1100	235	190	26	230~445	220	20
	C2		211	170	20	200~445
	C3		150	120	16	180~445
	C4		107	85	14	160~220
	F1		53	40	12	140~220

HPM400	C1	1400	299	240	35	270~630	315	27
	C2		252	200	25	252~630
	C3		198	160	25	243~630
	C4		111	190	18	210~630
	F1		92	75	15	162~370
	F2		52	40	13	126~370
HPM500	C1	1500	335	270	38	365~790	400	40
	C2		286	230	30	328~790
	C3		204	165	22	280~790
	C4		133	105	20	202~450
	F1		95	75	16	175~450
	F2		52	42	8	158~450
HPM650	C1		328	262	30	386~790	500
	C2		279	225	25	348~790
	C3		196	175	20	300~790
	F1		106	85	13	280~530
	F2		52	42	9	220~530

HPM800	C1	2000	353	280	38	616~1100	630	70
	C2		297	240	38	522~1100
	C3		267	214	25	495~1100
	C4		219	175	22	380~1100
	F1		155	125	20	328~730
	F2		92	75	16	270~730

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號	腔型	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
GYS 300	C1	910	175	140	13-38	81-180	90	10
	C2		102	80	9-22	60-180
	F1		76	60	3-16	36-145
	F2		41	30	3-13	36-130
GYS 400	C1	1200	241	190	19-51	207-400	200	20
	C2		210	168	16-38	162-350
	C3		137	110	13-31	126-310
	F1		105	85	8-25	109-230
	F2		89	70	6-16	82-230
	F3		64	50	3-16	40-230
GYS 500	C1	1600	269	215	25-64	280-650	280	40
	C2		241	190	22-51	258-450
	C3		209	170	16-38	180-410
	F1		133	105	10-25	162-355
	F2		89	70	6-19	136-330
	F3		70	55	5-13	90-300
