花崗巖圓錐破碎機是在引進、吸收國外技術的基礎上，基于層壓破碎原理及多破少磨概念設計研發的集高擺頻、優化腔型和合理沖程于一體的高性能圓錐破碎機，適用于破碎中等和中等以上硬度的各種礦石和巖石，主要由機架、定錐總成、動錐總成、彈簧機構、碗型軸架部以及傳動等部分組成。其輔助部分，由電氣系統、稀油潤滑系統、以及液壓清腔系統組成。定錐總成主要有調整套、軋臼壁等組成，動錐總成主要由主軸、動錐體、破碎壁等組成，傳動部分主要由大帶輪、傳動軸、小錐齒輪、大錐齒輪等組成。

被廣泛應用于冶金、建材、筑路、化學工業與硅酸鹽工業中，可廣泛應用于金屬與非金屬礦、水泥廠、建筑、冶金、交通、砂石骨料生產等行業。特別適用于鐵礦石、金礦石、有色金屬礦石、花崗巖、玄武巖、輝綠巖、石英巖等堅硬、中硬礦石及巖石。

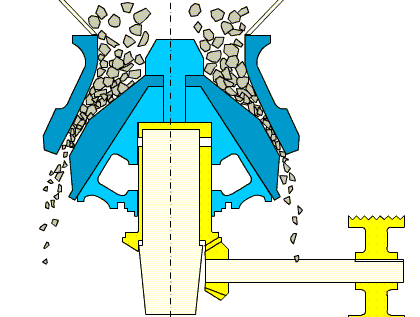

花崗巖圓錐破碎機工作原理

工作時，由電動機通過三角帶、大帶輪、傳動軸、小錐齒輪、大錐齒輪帶動偏心套旋轉，破碎圓錐軸心線在偏心軸套的帶動下做旋轉擺動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使物料在定錐與動錐組成的環形破碎腔內不斷地受到?jīng)_擊、擠壓和彎曲而破碎。

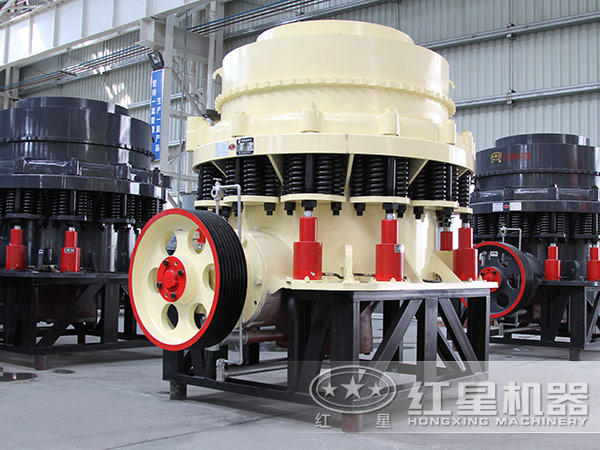

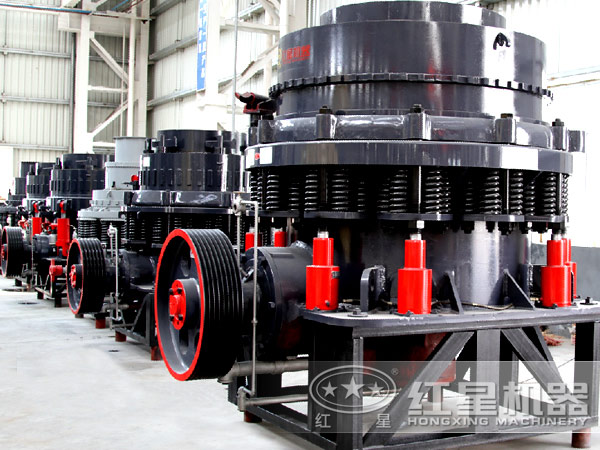

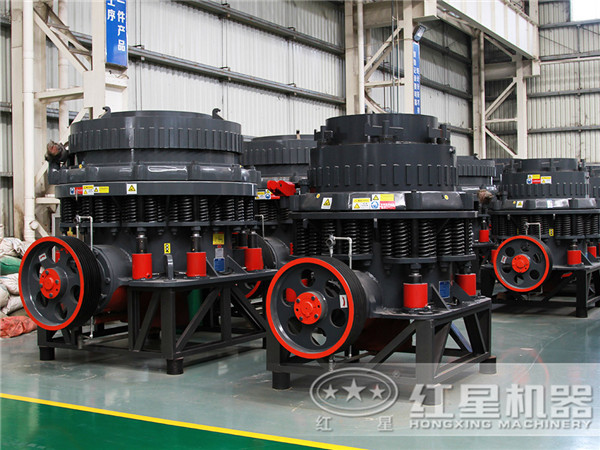

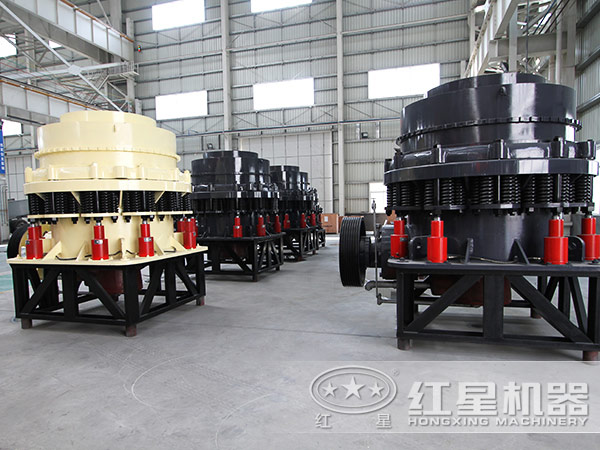

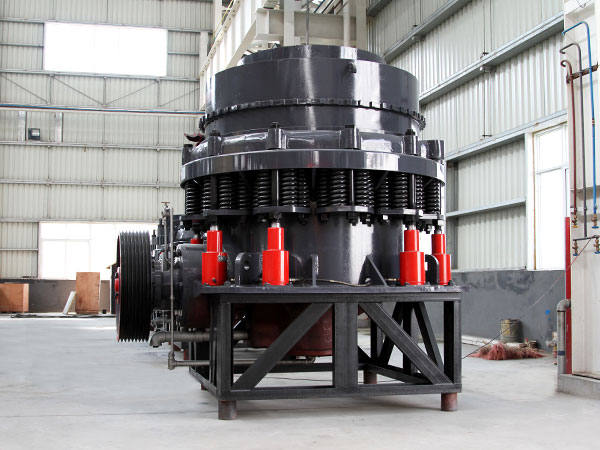

圖片實拍

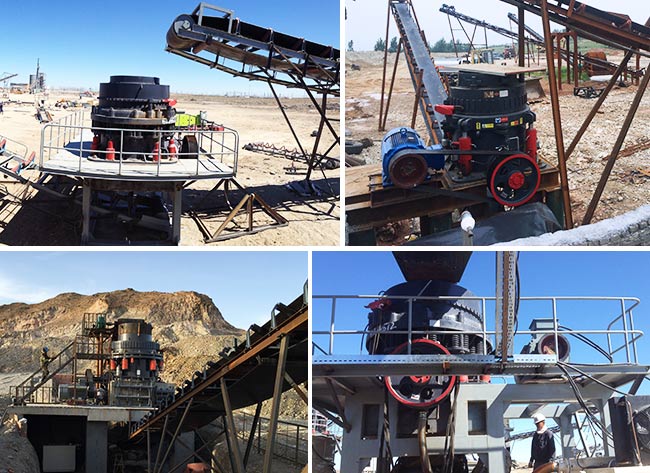

客戶現場

花崗巖圓錐破碎機性能優勢

1、破碎比大、產品粒度均勻

通過腔型優化設計以及合理速度與沖程的相結合，使花崗巖圓錐破碎機在相同動錐直徑的情況下做功多，具有更大的破碎機比和生產能力；采用層壓破碎原理，使產品中立方體所占比例明顯提高，關鍵零部件采用特殊材料制作，支持大破碎力，針片狀石子減少，破碎后的產品粒級更均勻。

2、操作簡單、維護方便

液壓清腔系統可迅速清理破碎腔，所有的部件均能夠從上部或側面拆裝，從而使定錐和動錐總成可方便拆出；滑動軸承在高沖擊震動破碎環境中能夠保持優異的承載性能，多點控制的獨立稀油潤滑系統，可確?；◢弾r圓錐破碎機軸承潤滑的雙重保護，以及整機的自動安全保護。

3、生產成本低，經濟效益性好

由于花崗巖圓錐破碎機大，可靠性高，維修方便，可大大降低生產成本，且該設備在各種破碎工藝中都可發揮其大性能，經濟效益性較好。

技術參數

規格	型號	破碎錐大端直徑 (mm)	最大給料尺寸 (mm)	排料口寬度 (mm)	處理能力 (t/h)	電動機功率 (kw)	總重量	外形尺寸（長×寬×高） （mm）
Φ600	PYB600	600	65	12-25	40	8P   30	5	2234×1370×1675
	PYD600		35	3-13	12-23		5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P   55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P   110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P   160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P   280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470

作者：武永蘭 發布時間：2016-01-28 09:15:20 更新時間：2024-10-15 15:36:07
