鐵礦石圓錐破碎機

產品屬性最大給料粒度：560mm

產品屬性生產能力：12-2181t/h

適用物料：鐵礦石、礦石、菱鐵礦、鏡鐵礦、鐵渣、褐鐵等物料。

: SC160S PSG 1300 HXHP400

產量：108-345t/h
最大進料粒度：360mm
裝機功率：160kw

全國統一銷售熱線：0371-6777 2727

電話頁面

鐵礦石圓錐破碎機

鐵礦石是鋼鐵生產企業的重要原材料，天然礦石（鐵礦石）經過破碎、磨碎、磁選、浮選、重選等程序逐漸選出鐵。在工業上或者商業上來說，鐵礦石和錳礦不同，鐵礦石不但是要含有鐵的成份，而且必須有利用的價值才行。鐵都是以化合物的狀態存在于自然界中，尤其是以氧化鐵的狀態存在的量特別多但是雜質比較多。

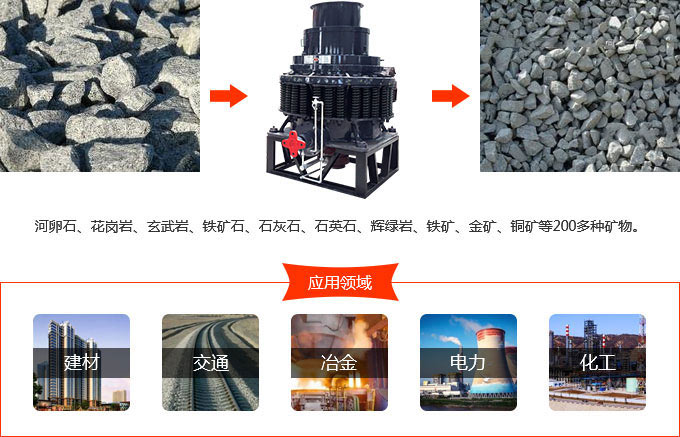

鐵礦石圓錐破碎機用途

鐵礦石加工設備一般要用到破碎設備，如反擊式破碎機、鄂式破碎機等，但是這些設備破碎原理各不相同，適用的環節也有局限性，新型鐵礦石圓錐破碎機克服多種困難，用于鐵礦石破碎效果顯著。鐵礦石圓錐破碎機克服傳統圓錐破碎機產量和“細度”的矛盾，采用多種腔行的中細破碎更換以及層壓破碎原理，使得破碎成品中立方體所占的比例明顯增高，針片狀石子減少，粒級更為均勻，而且產量穩定，完全滿足生產需求。

原理

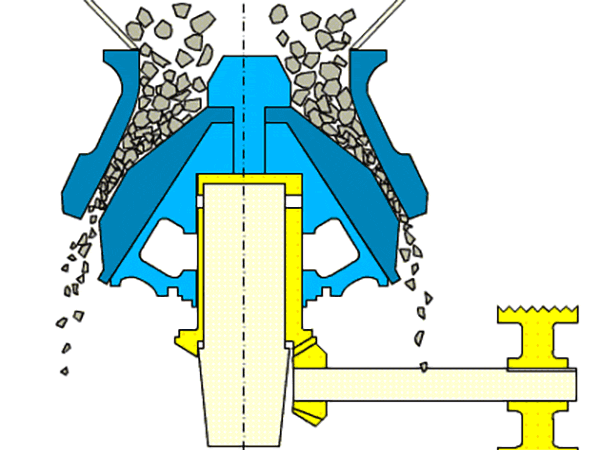

鐵礦石圓錐破碎機工作原理

鐵礦石圓錐破碎機工作時，由電動機通過三角帶、主機帶輪、傳動軸、小錐齒輪、大錐齒輪帶動外銅旋轉，破碎圓錐軸心線在外銅的迫動下做旋轉擺動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使物料在定錐與動錐組成的環形破碎腔內不斷地受到?jīng)_擊、擠壓和彎曲而破碎。經過多次擠壓、沖擊和彎曲后，物料破碎到要求粒度，經下部排出。

內部機構

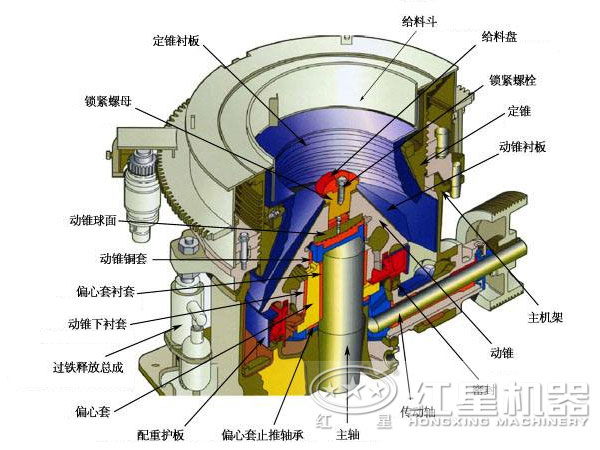

鐵礦石圓錐破碎機內部機構

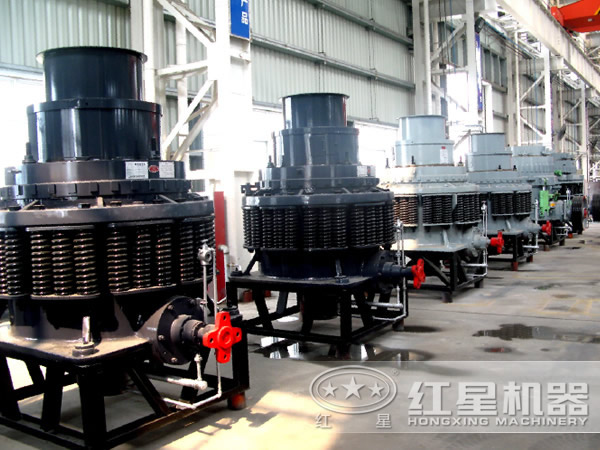

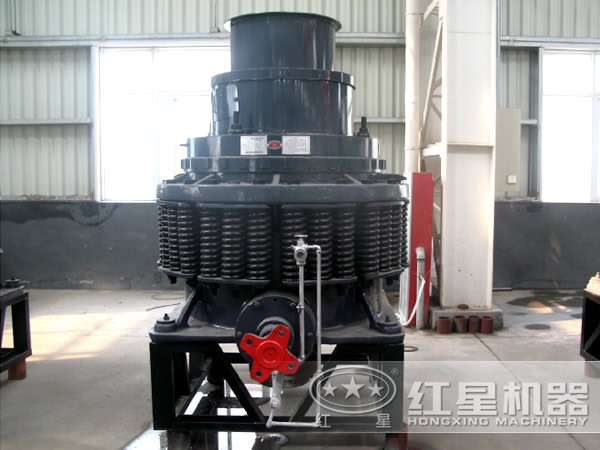

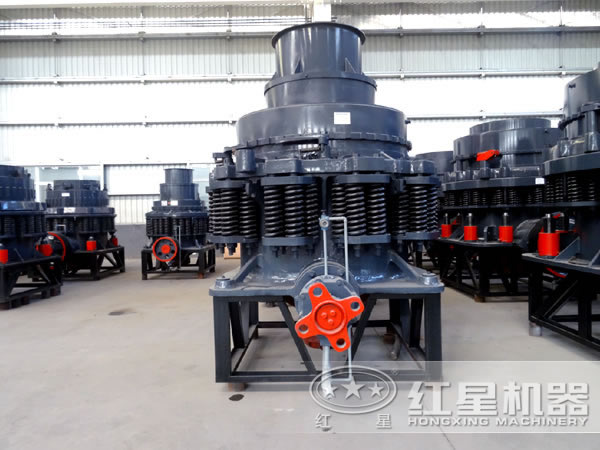

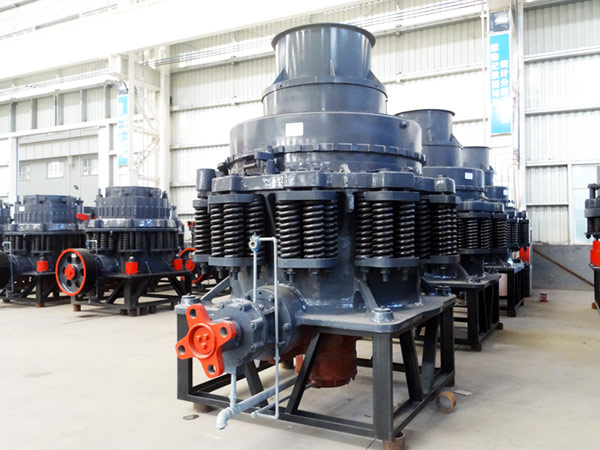

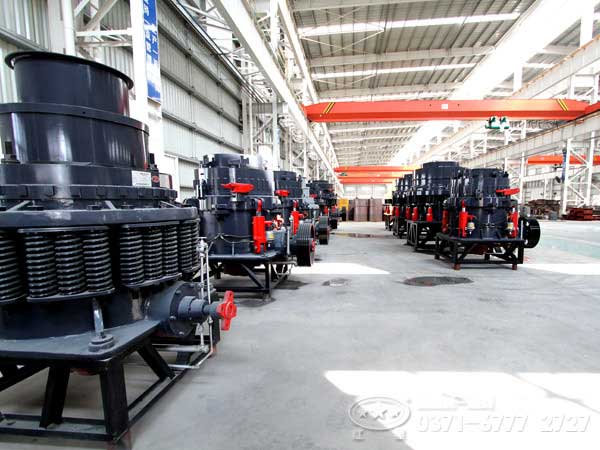

圖片實拍

鐵礦石圓錐破碎機

客戶現場

鐵礦石圓錐破碎機客戶現場

性能優勢

1、結構升級，效率更高: 特殊主軸固定，偏心套繞主軸旋轉的結構基礎上，進一步優化了傳動轉動部件和潤滑密封結構設計，設備承載能力強，體積小效率高，噪音低；

2、結構堅實，性能穩定：采用整體化的機架鑄件，重型化的中軸，主軸兩端均支撐，承重能力強，破碎力量大；采用先進工藝，美國進口Timken軸承，運行穩定，使用壽命長；

3、稀油潤滑一體化：采用稀油潤滑一體化系統，潤滑更加高產，同時節省潤滑油；采用風冷系統冷卻稀油，克服環境局限，使得整體過程更加穩定高產；

4、自動化控制，操作方便：采用PCL觸屏操作和液壓調整排料方式，排礦口調整方便，維修方便，拆換定錐更加方便高產，減少停機時間。

技術參數

圓錐破碎機
單缸圓錐破碎機
復合型圓錐破碎機
多缸液壓圓錐破碎機
全液壓圓錐破碎機

規格	型號	破碎錐大端直徑 (mm)	最大給料尺寸 (mm)	排料口寬度 (mm)	處理能力 (t/h)	電動機功率 (kw)	總重量	外形尺寸（長×寬×高）（mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470

SC單缸圓錐破中碎系列技術參數：

型號	腔型	給料口尺寸	最大進料尺寸	最小排料口尺寸	電機功率	處理能力（t/h）
SC100S	C1	240	175	22	90	85-170
SC100S	C2	200	160	19	90	70-130
SC160S	C1	360	290	25	160	125-345
SC160S	C2	300	240	22	160	108-305
SC250S	C1	450	360	35	250	265-524
SC250S	C2	400	320	29	250	225-448
SC315S	C1	560	450	41	315	349-1050
SC315S	C2	500	400	38	315	318-892
SC450S	C1	600	480	44	450	498-1500
SC450S	C2	480	385	41	450	454-1274

SC單缸圓錐破細碎系列技術參數：

型號	腔型	給料口尺寸	最大進料尺寸	最小排料口尺寸	電機功率	處理能力（t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：產量根據不同物料，進料粒度等因素其結果將有所不同

規格	型號	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
PSG 1300	1313	1295	137	110	13-31	109-181	160	23
	1321		210	170	16-38	132-253
	1324		241	190	19-51	172-349
	1306		64	50	3-16	36-163
	1308		89	70	6-16	82-163
	1310		105	85	8-25	109-227

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號	腔型	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
HPM200	C1	900	185	145	22	160~250	160	11
	C2		125	100	18	145~250
	C3		95	75	14	120~250
	F1		76	60	12	108~210
	F2		54	45	10	81~210

HPM300	C1	1100	235	190	26	230~445	220	20
	C2		211	170	20	200~445
	C3		150	120	16	180~445
	C4		107	85	14	160~220
	F1		53	40	12	140~220

HPM400	C1	1400	299	240	35	270~630	315	27
	C2		252	200	25	252~630
	C3		198	160	25	243~630
	C4		111	190	18	210~630
	F1		92	75	15	162~370
	F2		52	40	13	126~370
HPM500	C1	1500	335	270	38	365~790	400	40
	C2		286	230	30	328~790
	C3		204	165	22	280~790
	C4		133	105	20	202~450
	F1		95	75	16	175~450
	F2		52	42	8	158~450
HPM650	C1		328	262	30	386~790	500
	C2		279	225	25	348~790
	C3		196	175	20	300~790
	F1		106	85	13	280~530
	F2		52	42	9	220~530

HPM800	C1	2000	353	280	38	616~1100	630	70
	C2		297	240	38	522~1100
	C3		267	214	25	495~1100
	C4		219	175	22	380~1100
	F1		155	125	20	328~730
	F2		92	75	16	270~730

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號	腔型	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
GYS 300	C1	910	175	140	13-38	81-180	90	10
	C2		102	80	9-22	60-180
	F1		76	60	3-16	36-145
	F2		41	30	3-13	36-130
GYS 400	C1	1200	241	190	19-51	207-400	200	20
	C2		210	168	16-38	162-350
	C3		137	110	13-31	126-310
	F1		105	85	8-25	109-230
	F2		89	70	6-16	82-230
	F3		64	50	3-16	40-230
GYS 500	C1	1600	269	215	25-64	280-650	280	40
	C2		241	190	22-51	258-450
	C3		209	170	16-38	180-410
	F1		133	105	10-25	162-355
	F2		89	70	6-19	136-330
	F3		70	55	5-13	90-300
