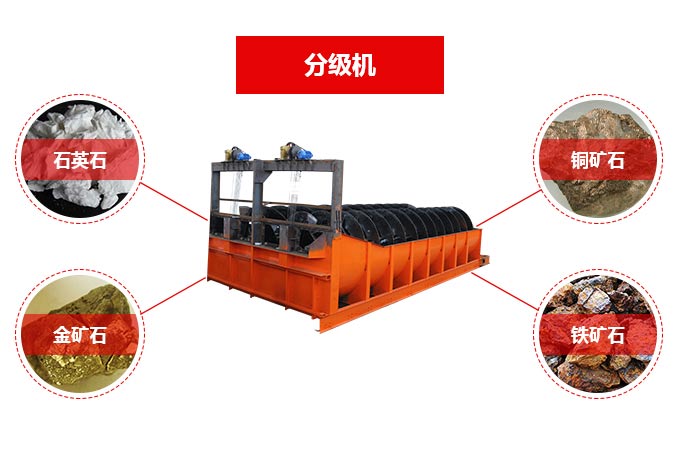

螺旋分級機是眾多水力分級設備中的一種，具有提升運輸沉砂機構的機械分級機。根據螺旋數目的不同可將螺旋分級機分為單螺旋分級機和雙螺旋分級機。根據溢流堰的高低可分為高堰式、低堰式和沉沒式三種。螺旋分級機的規格，以螺旋數目和螺旋直接來表示。

螺旋分級機由U形水槽、螺旋、傳動裝置、升降機構、支撐軸承等部分組成。高堰式螺旋分級機的溢流堰比下端軸承高，但低于下端螺旋的上邊緣。螺旋分級機的U形水槽內，裝有帶螺旋葉片的縱向長軸，下端設有溢流堰。傳動裝置安裝在槽體的上端，螺旋主軸的上端支撐在傳動機架上的軸承中，下端軸承安裝在提升機的地步。提升機構可使螺旋下端升降，以調節螺旋離槽底的距離，調整螺旋的符合大小。同時停車時將螺旋抬起，防止沉砂埋壓螺旋，影響啟動。螺旋主軸下端的軸承是極其的重要零件，由于工作條件比較惡劣，故對軸承密封的要求較高；同時，在運轉過程中必須加強維護工作。

工作原理

礦漿從槽子旁側中部進料口給入U形槽中，隨著螺旋的低速回轉和連續不斷地攪拌礦漿，使得大部分輕而細的顆粒懸浮于上面，從溢流堰溢出，稱為溢流產品；粗而重的顆粒將沉降與槽底，被螺旋葉片推向斜槽的上方并排出，輸送過程同時完成脫水。若沉砂經溜槽進入磨機再磨，進入磨機的沉砂便是返砂。

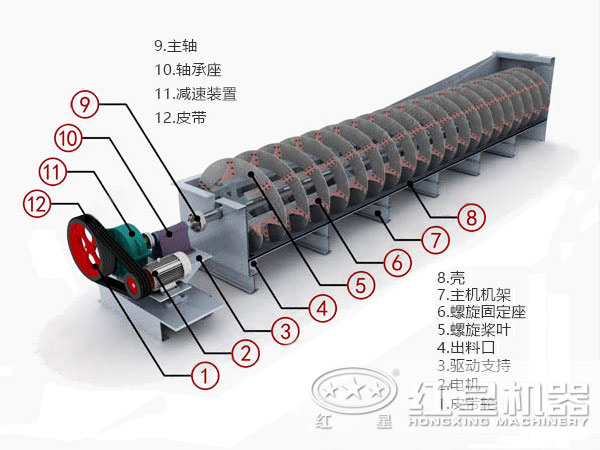

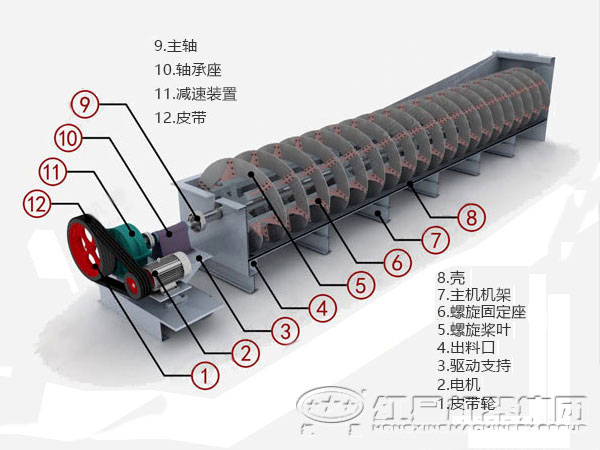

內部結構圖

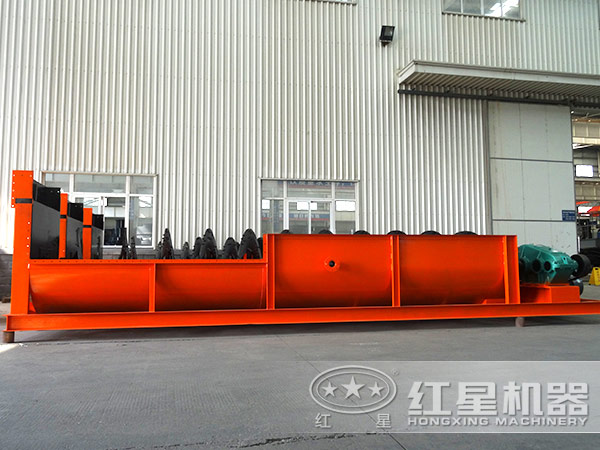

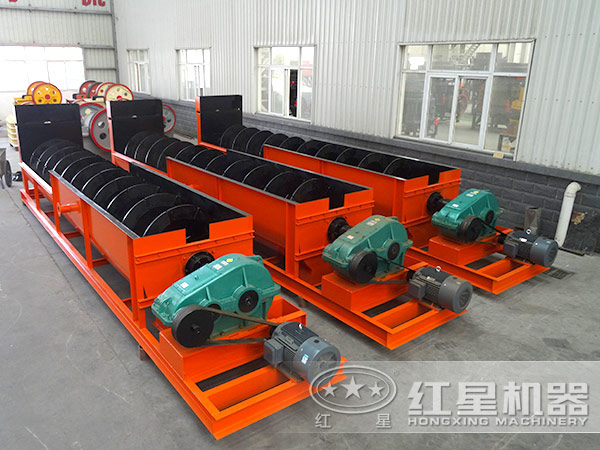

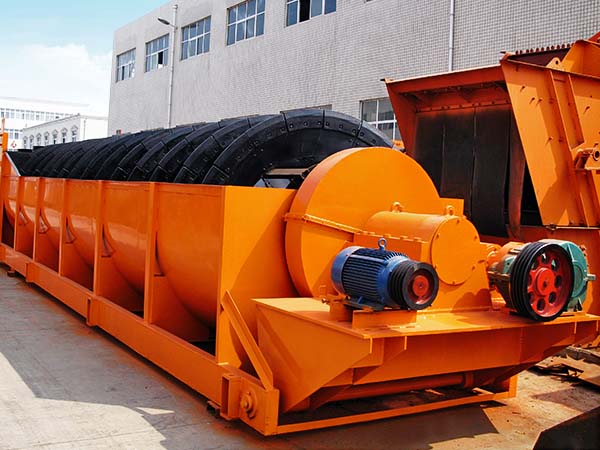

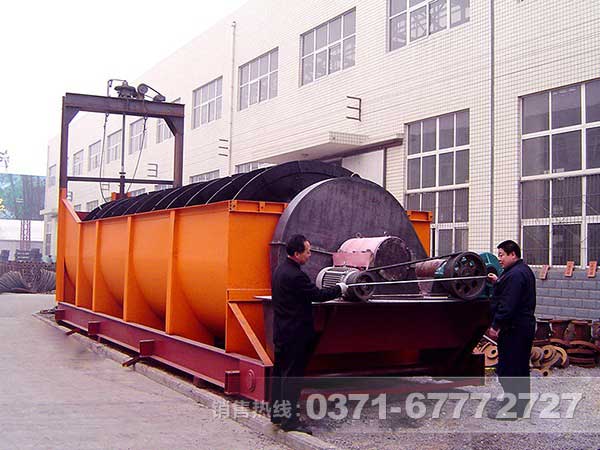

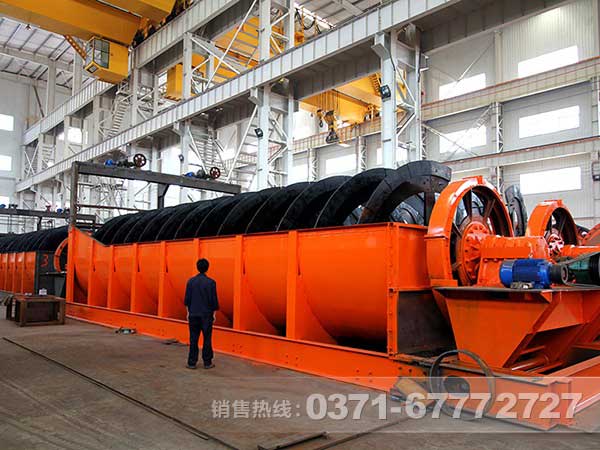

圖片實拍

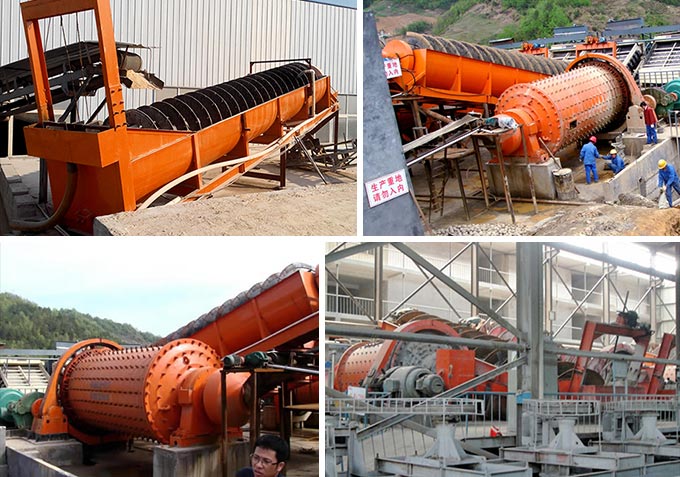

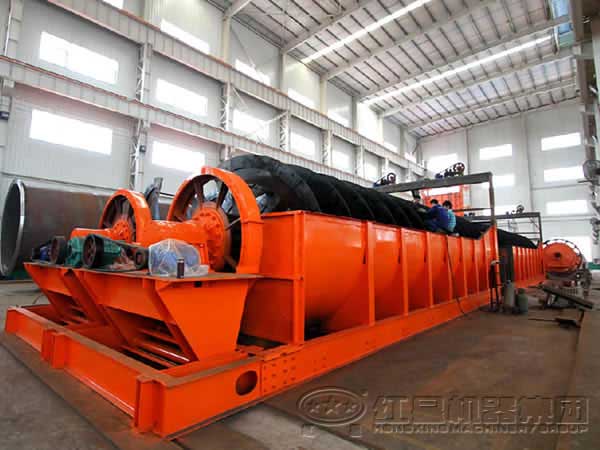

客戶現場

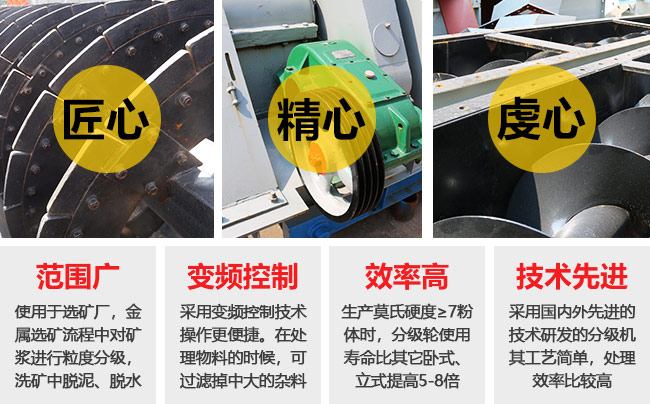

性能優勢

1、結構簡單，使用范圍廣：廣泛使用于選礦廠中，來分級礦砂和細泥。及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。具有結構簡單、工作可靠、操作方便等優勢。

2、采用變頻控制技術，高產環保：采用變頻控制技術，操作更便捷。在處理物料的時候，可以過濾掉中大的雜料。負壓生產，無粉塵污染，高產環保。

3、低轉速，生產效率高：相同分級粒徑，分級輪轉速比其它臥式、立式分級機降低50%。生產莫氏硬度<5的粉體時，分級輪無磨損；生產莫氏硬度≥7的粉體時，分級輪使用壽命比其它臥式、立式提高5～8倍。因此，在作業時，生產效率高，節能高產。

4、技術先進，工藝簡單：采用國內外先進的技術研發的分級機，其工藝簡單，處理效率比較高。特別適合于干法大、中型制砂生產線使用。

技術參數

型號	螺旋直徑	水槽長度	螺旋轉速(r/min)	處理量（t/d）		電動機功率		外形尺寸（mm≤）			總重
				按返砂	按溢流	傳動用	升降用	長	寬	高
FG-3	300	3000	12-30	80-150	20	1.1	----	3850	490	1140	0.7
FG-5	500	4500	8-12.5	135-210	32	1.1	----	5430	680	1480	1.9
FG-7	750	5500	6-10	340-570	65	3	----	6720	980	1820	3.1
FG-10	1000	6500	5-8	675-1080	110	5.5	----	7590	1240	2380	4.9
FC-10		8400		675-1080	85	7.5	----	9600	1240	2680	6.2
FG-12	1200	6500	4-6	1170-1870	155	7.5	2.2	8180	1570	3110	8.5
FC-12		8400		1170-1870	120	7.5	2.2	10370	1540	3920	11.0
2FG-12		6500		2340-3740	310	15	4.4	8230	2790	3110	15.8
2FC-12		8400		2340-3740	240	15	4.4	10370	2790	3920	17.6
FG-15	1500	8300	4-6	1830-2740	235	7.5	2.2	10410	1880	4080	12.5
FC-15		10500		1830-2740	185	7.5	2.2	12670	1820	4890	16.8
2FG-15		8300		2280-5480	470	15	4.4	10410	3390	4080	22.1
2FC-15		10500		2280-5480	370	15	4.4	12670	3370	4890	30.7
FG-20	2000	8400	3.6-5.5	3290-5940	400	11-15	3	10790	2530	4490	20.5
FC-20		12900		3210-5940	320	11-15	3	15610	2530	5340	28.5
2FG-20		8400		7780-11880	800	22-30	6	11000	4600	4490	35.5
2FC-20		12900		7780-11880	640	22-30	6	15760	4600	5640	48.7
FG-24	2400	9130	3.67	6800	580	15	3	11650	2910	4970	26.8
FC-24		14130		6800	490	18.5	4	16580	2930	7190	41.0
2FG-24		9130		13600	1160	30	6	12710	5430	5690	45.8
2FC-24		14130		13700	910	37	8	17710	5430	8000	67.9
2FG-30	3000	12500	3.2	23300	1785	40	8	16020	6640	6350	73.0
2FC-30		14300		23300	1410	----	----	17091	----	8680	84.8

作者：紅星機器 發布時間：2012-02-21 10:03:00 更新時間：2018-12-08 08:49:20
