粘土烘干機的主要組成部分有:粉碎機、輸送機、進料器、熱源設備、回轉烘干機、出料器、引風系統、除塵設備、溫控裝置、電器系統等。粘土烘干機實現了"零水平推力"，大大減少了擋托輪的磨損，筒體運轉平穩可靠。

粘土物料

黏土，是一種重要的礦物原料。是顆粒非常小的（<2μm）可塑的硅酸鋁鹽。除了鋁外，黏土還包含少量鎂、鐵、鈉、鉀和鈣，一般由硅酸鹽礦物在地球表面風化后形成。黏土是一種重要的礦物原料，廣泛分布于世界各地的巖石和土壤中，可用于制造陶瓷制品，耐火材料，建筑材料等。

工作原理

粘土烘干機機在工作時，首先由給料裝置將物料均勻連續地輸送到云母粉烘干機內，從烘干機較高的一端送入，粘土烘干機的熱源是底部的載熱體，載熱體由低端送入，在離心力的作用下，物料會向下流動，與載熱體成逆流接觸，載熱體將熱量傳給物料，粘土得以烘干。設置有解聚結構、篦條式翼板、清掃裝置和破碎打散裝置，這些設置會對粘土烘干機內的物料進行翻滾、推進、強化等作用，使鐵粉保持8%以下的水分。

粘土干燥階段

在粘土干燥設備進料端，加大導料板的傾角，使?jié)衩耗嘌杆龠M(jìn)入強化干燥階段；

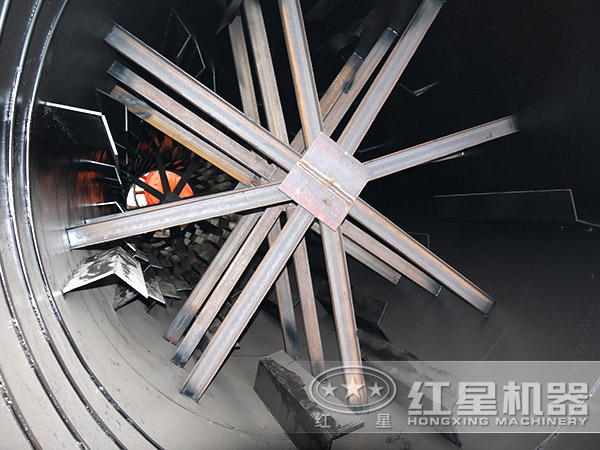

1、揚料板與打散篦條在干燥機筒體內沿圓周徑向高低錯落布置，物料被揚料板抄起由筒體上部向下摔落的過程中，與揚料板和打散篦條碰撞接觸的次數增多，被打散篦條破碎成小塊，就這樣周而往復的提起摔落數次后，在出干燥機時煤團被分化成13mm以下的顆粒。揚料板料斗內全部焊接了大鏈環清掃鏈條，強化了鏈條對已分散物料的清掃作用和熱傳導作用，將有效的防止煤泥在揚料板內外及滾筒內壁上的粘結。

2、采用順流干燥方式，煙氣與濕物料由同一側進入粘土烘干機，可以利用高溫?zé)?；獲得很高的蒸發強度，干燥機出口溫度低，熱效率高；

3、可根據不同的物料性質改變運行參數，使物料在粘土干燥設備筒體內能過形成穩定的全斷面料幕，質熱交換更為充分；新型給料，排料裝置，杜絕了給料堵塞，不連續，不均勻和返料等現象，降低了除塵系統的負荷。

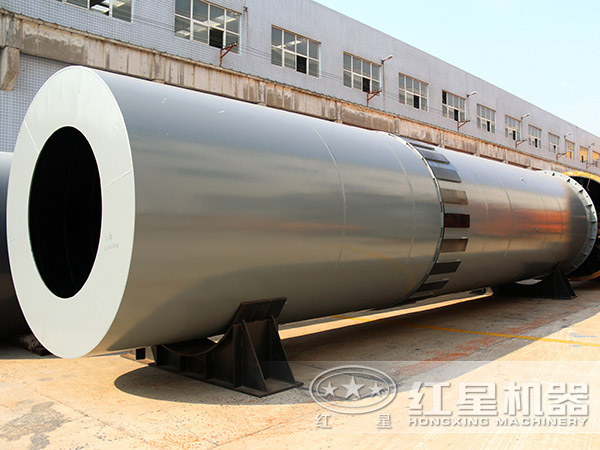

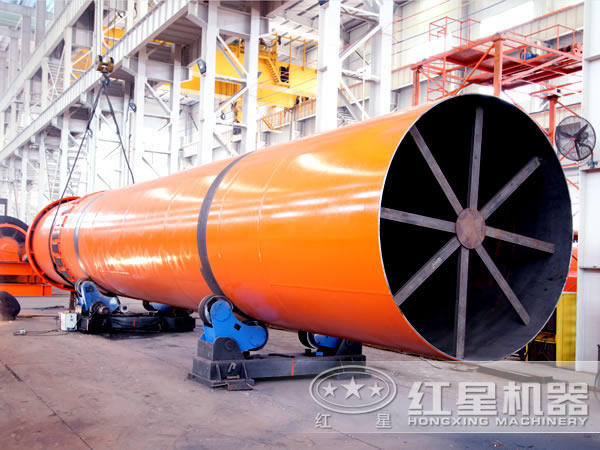

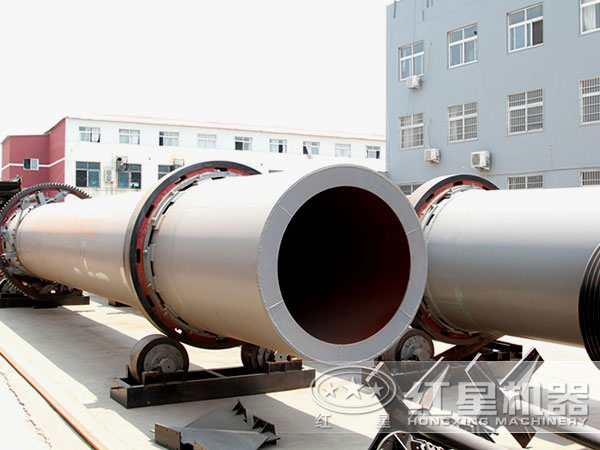

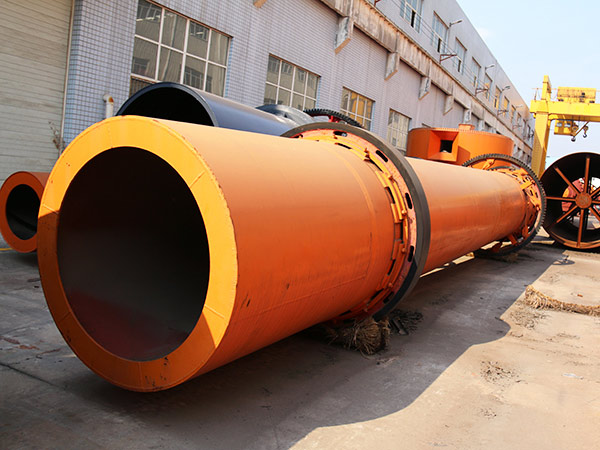

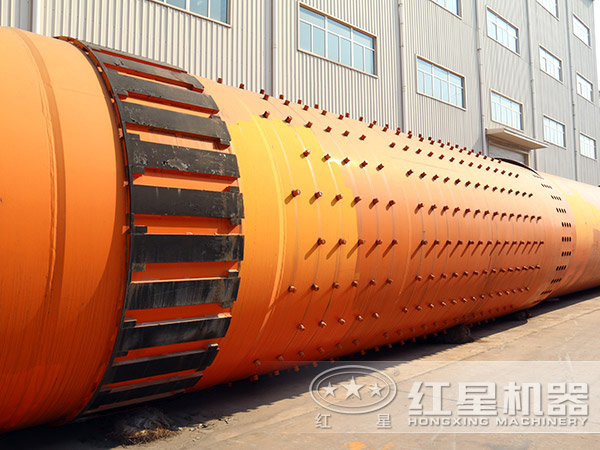

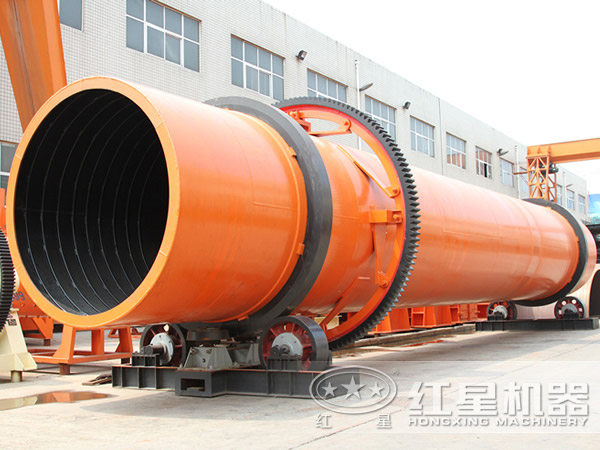

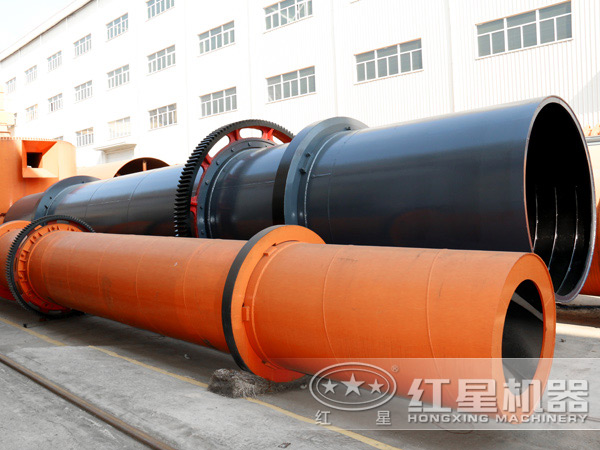

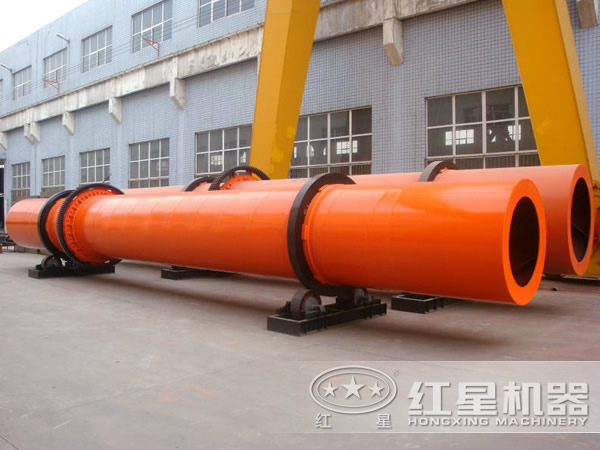

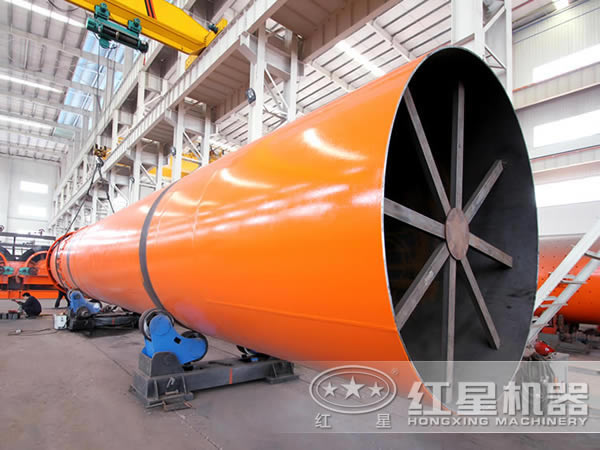

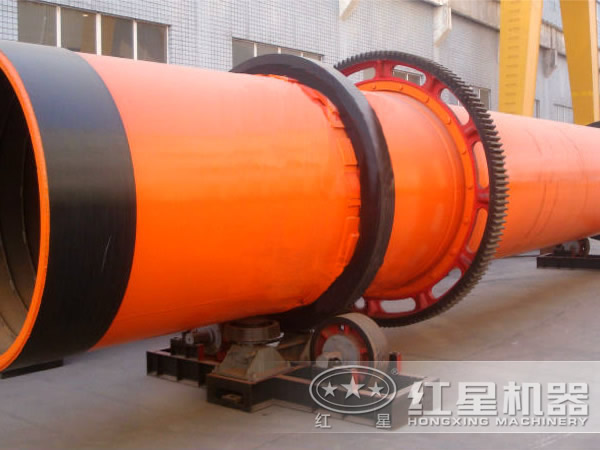

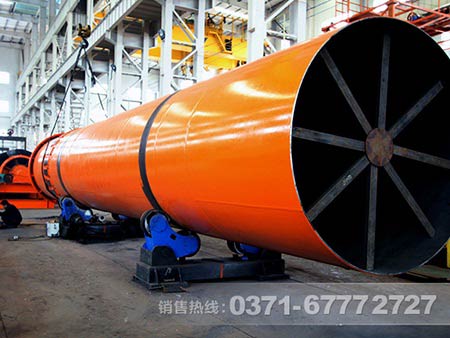

圖片實拍

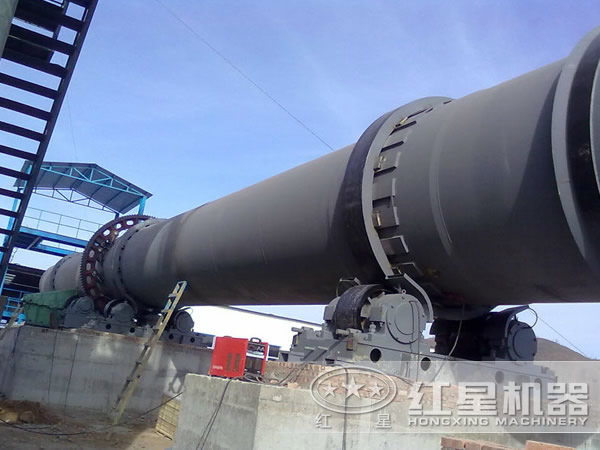

客戶現場

粘土烘干機性能優勢

1、自動化程度高、操控簡單，系統集成化程度高，且配備全自動智能監控系統，對熱風爐爐膛，干燥機入口；采用適當?shù)霓D(zhuǎn)速，不僅可以輕松調控所要的終水分指標而且節省大量電能。

2、粘土烘干機干燥效果好、處理能力大，干燥系統采用熱煙氣與被干燥物料直接接觸，熱交換充分，干燥效果好，一次性降水能力強、產量高。

3、高產節能，干燥機熱效率高，熱損失小，熱源采用煤粉燃盡率高達99%的煤粉熱風爐，換熱效果好，效率高，比傳統燃煤熱風爐節煤30-50%，可采用干燥過程產生的精煤粉做燃料，循環利用，極大地降低了燃料成本。

技術參數

規格 （直徑×長度）	筒體容積 （m³）	生產能力 （t/h）	安裝斜度 （%）	最高進氣溫度 （℃）	主電動機 （kw）	總重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長   項目	外筒內徑	內筒內徑	筒體長度	筒體容積（m³）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
