鄂式破碎機也常被稱為“顎式粉碎機”，該設備結構簡單，破碎力卻很大，證明該設備結構科學，主要包括機架、工作機構、傳動機構、調節裝置、保險裝置和潤滑系統等部分，以下一一道來。
顎式破碎機工作原理視頻

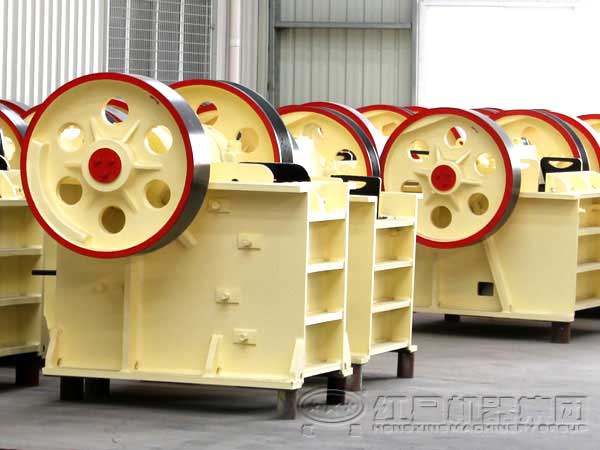

鄂式破碎機產品圖片

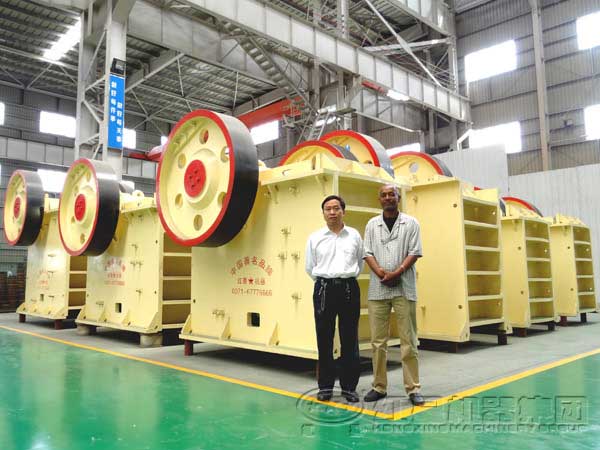

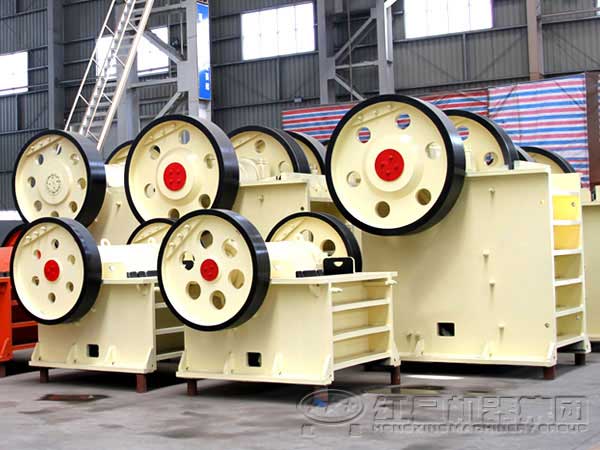

顎式破碎機產品圖片
1.機架
鄂式破碎機常見的機架種類有整體機架和組合機架，其中國內中小型破碎機多采用整體機架，而運輸困難或者加工制作困難的大型顎式粉碎機才使用組合機架。

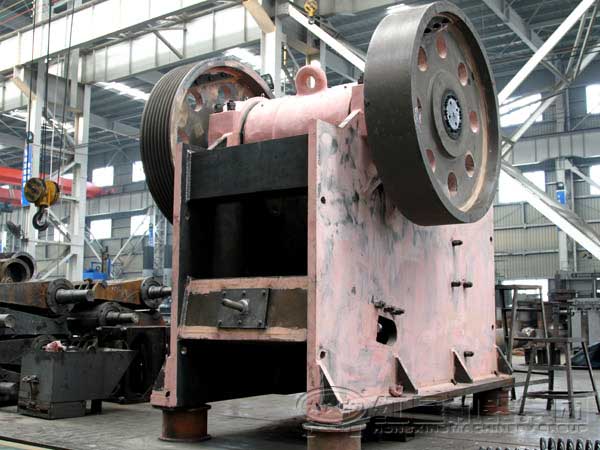

顎式破碎機機架
2.工作機構
鄂式破碎機的工作機構指的就是由定顎和動顎組成的破碎腔，兩顎構上均襯有錳鋼制成的襯板，為提高破碎效果，襯板表面均有縱向波紋，而且凹凸相對。目前，國內顎式破碎機的襯板齒形多為三角形和梯形兩種，其表面均為縱直條。

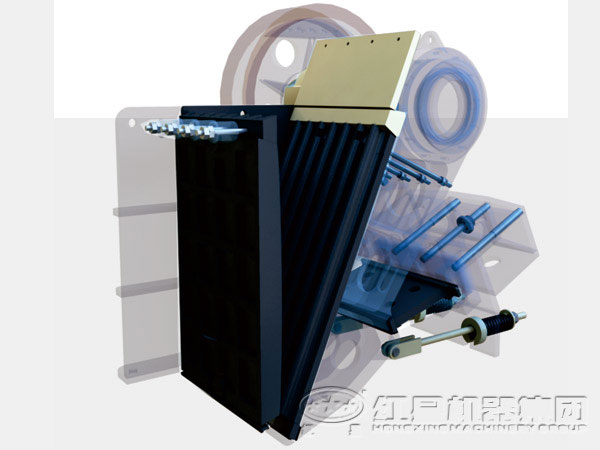

顎式破碎機工作機構
3.傳動機構
鄂式破碎機的傳動機構主要由帶輪、偏心軸、連桿和前后推力板等組成，偏心軸支承在機架側壁上的主軸承中，連桿的上部安裝在偏心軸的偏心位置上。當電動機帶動偏心軸作旋轉運動時，由于偏心的原因而帶動連桿作上、下運動，從而帶動推力板運動。由于推力板在運動時不斷改變其傾斜角度，于是帶動動顎繞懸掛偏心軸作周期性擺動，從而達到破碎礦石的目的。
4.調節裝置
對于鄂式破碎機的調節裝置，主要包括墊板調節裝置、斜鐵調節裝置、液壓調節裝置等，墊板調節裝置是為了調節排料口寬度，斜鐵調節裝置也是用來調節排料口寬度的，液壓調節裝置是利用液壓缸和柱塞來調節排料口寬度，用手動或電動液壓泵向液壓缸供油。
5.保險裝置
鄂式破碎機的保險裝置，是在設備由于機械零件、鐵塊之類較大物體進入破碎腔，或者在排料口附近破碎腔被物料堵塞等原因來對設備進行保護，以使其安全生產的裝置。
顎式破碎機產品保險裝置
6.潤滑系統
小型鄂式破碎機一般用滾動軸承，而大中型鄂式粉碎機一般用有巴氏合金軸瓦的滑動軸承。通常主軸承和連桿頭的軸瓦過熱時用循環水冷卻，破碎機的摩擦部件用稀油或干油潤滑，偏心軸和連桿頭的軸承采用齒輪液壓泵壓入稀油進行集中循環潤滑，動顎軸承和襯板座的支承墊則采用手動干油潤滑槍定期壓入干油潤滑。
顎式破碎機產品潤滑系統
以上就是河南紅星鄂式破碎機結構的大講解，更多顎式破碎機型號、顎式粉碎機價格等可免費咨詢。
