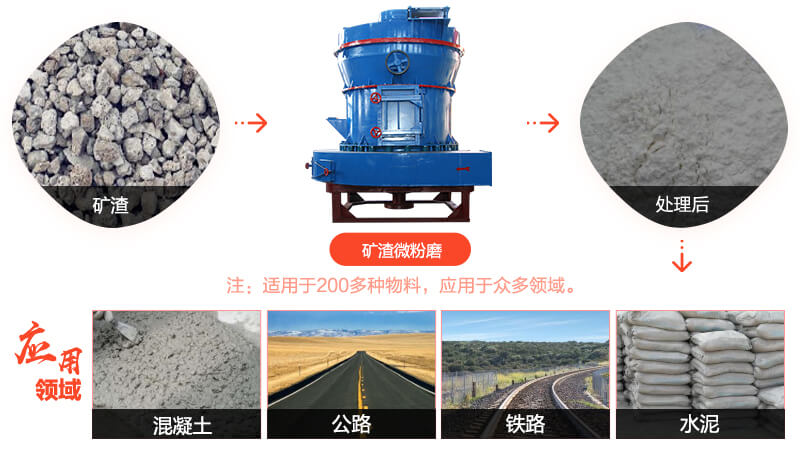

礦渣是高爐煉鐵過程中，為降低冶煉溫度，加入適當數量的石灰石和白云石作為溶劑，經過各種反應后所形成的粒狀顆粒物。礦渣的化學成分與水泥熟料相似，只是氧化鈣含量略低。在當前的工業固體廢棄物的總和利用中，水泥企業一般是將礦渣與熟料及其他組分物料，按配比一起加到球磨機中共同混合粉末，以達到礦渣利用的目的。

隨著礦渣微粉應用經濟技術研究的深入，使廣大水泥企業認識到，礦渣微粉經濟的粉磨細度應控制在400m2/kg左右。這樣的礦渣微粉，既能直接供給混凝土攪拌站作摻合料，又能與熟料、石膏粉合成高摻量礦渣水泥。這樣磨粉設備就會有新的要求，即磨粉細度要高。因此，我公司結合各廠先進磨粉技術的基礎上，針對目前國內磨粉行業發展趨勢及市場需求情況，研制出的一種新型的細粉及超細粉生產設備，即礦渣微粉磨。

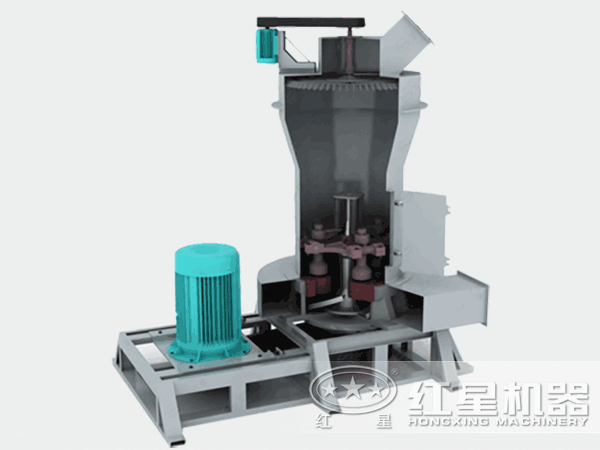

礦渣微粉磨工作原理

在礦渣微粉磨的磨研磨室內，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯結，壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端上，以橫擔軸為支撐點?？繌椈蓧毫κ鼓ポ伨o緊壓在磨環內圓表面上，當電機通過傳動裝置轉動時，裝在鏟刀架上的鏟刀與磨輥同步轉動，磨輥在磨環內圓表面上滾動的同時繞自身轉動，分析機通過電機傳動裝置帶動分析機葉輪旋轉，其分析機的速度調整決定出粉細度，從而可達到客戶要求的礦渣成品。

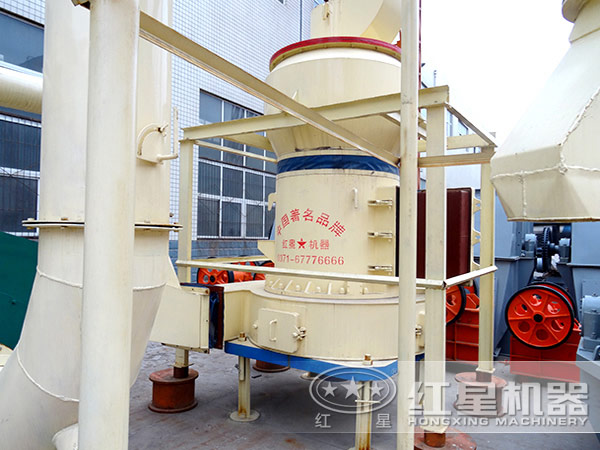

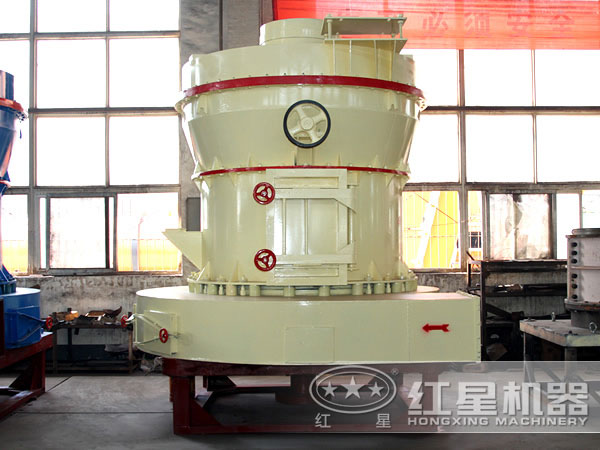

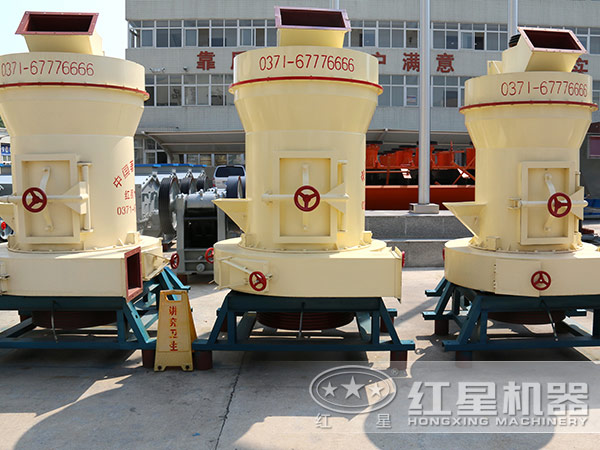

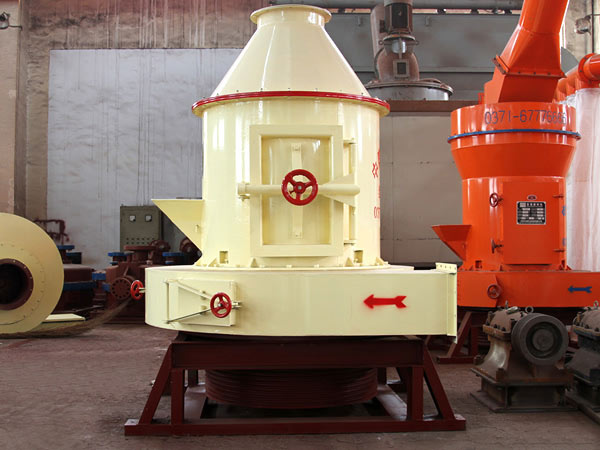

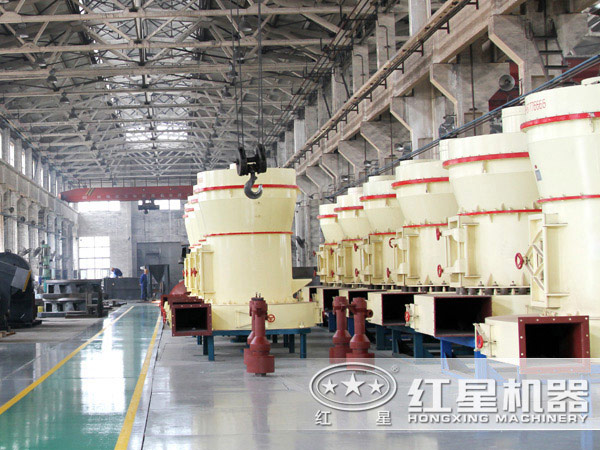

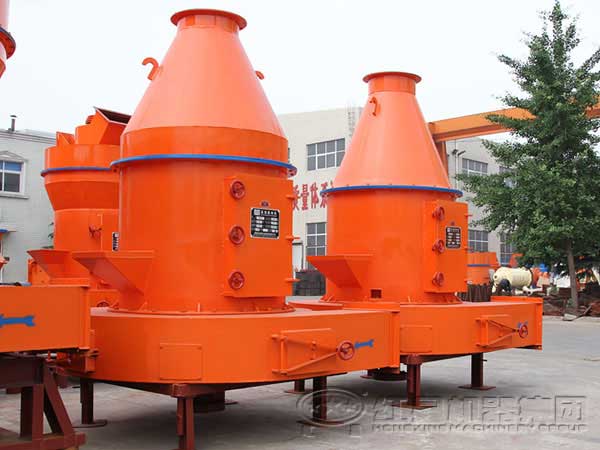

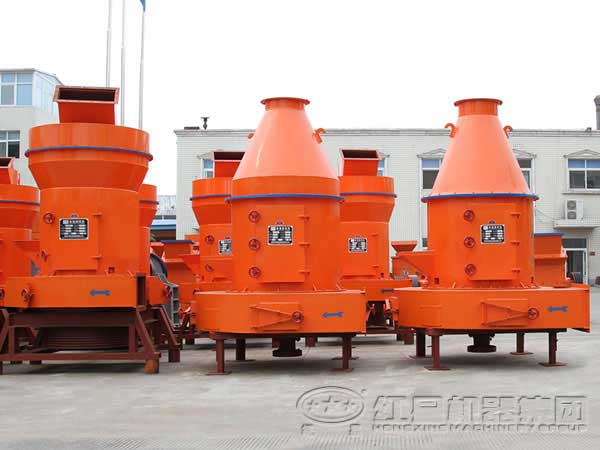

圖片實拍

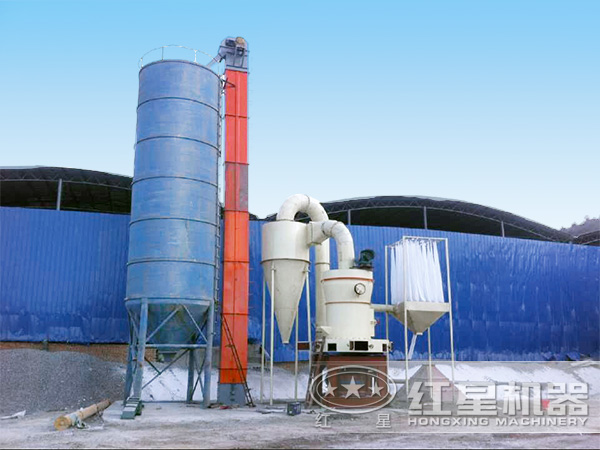

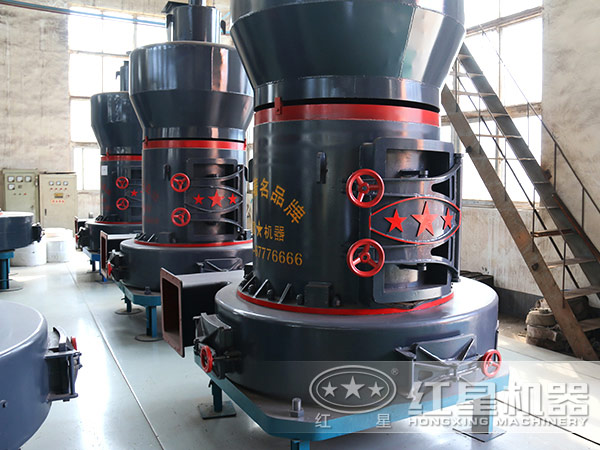

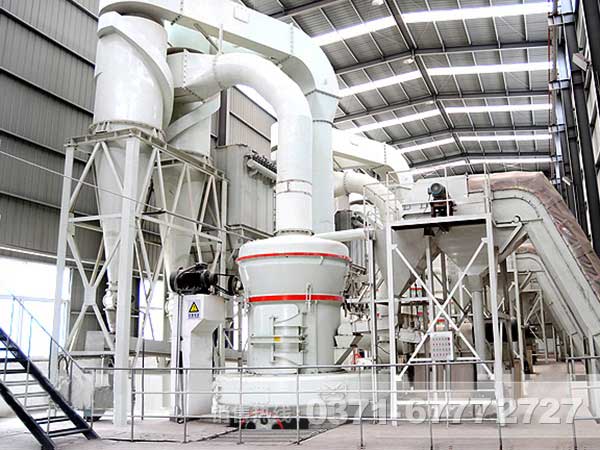

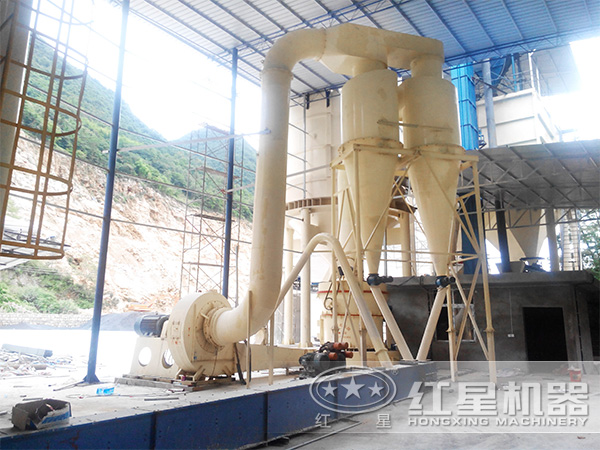

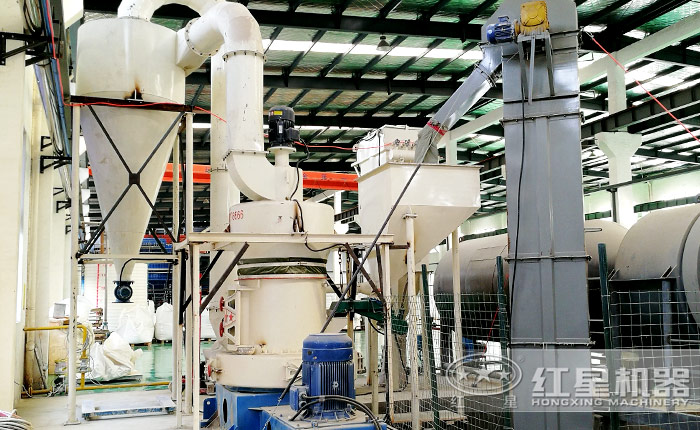

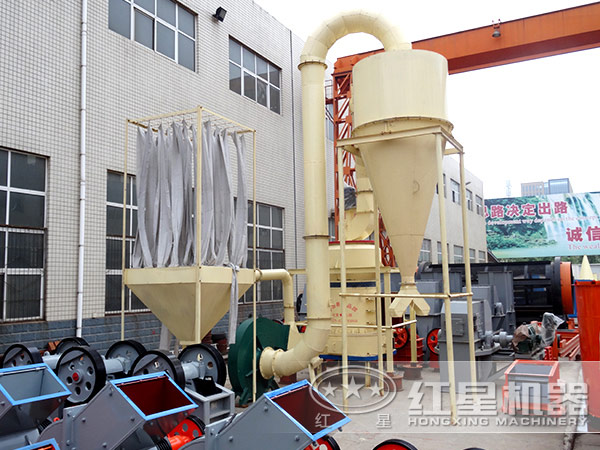

客戶現場

礦渣微粉磨性能優勢

1、礦渣微粉磨的新型轉籠結構不僅分級準確，而且通過阻力小，功率消耗低是國內其他形式礦渣微粉選粉機的40-45%；

2、在礦渣成品細度及電動機功率相同的情況下，礦渣微粉磨比氣流磨、球磨機等的產量高一倍以上；

3、我公司生產的礦渣微粉磨整機為立式結構，占地面積小，系統性強，從原材料的粗加工到輸送到制粉，可自成一個獨立的生產系統；

4、利用懸浮分散機構預分級機理，對物料充分的分散和初步分級，使進入選粉區的物料的分散度增加，濃度降低。

5、因磨腔內無滾動軸承及螺釘，所以不存在軸承及其密封件易損的問題，或因螺絲松動而毀壞機器的問題；

6、礦渣微粉磨電氣系統采用集中控制，磨粉車間基本可實現無人作業；與其他磨粉設備相比，通篩率高達99%；而且該機型主機傳動裝置采用密閉齒輪箱和帶輪，傳動平穩，運轉可靠。

7、一般采用磨內風從上進風口進入選粉機，進入分級區時不需要從導向葉片經過，因而對導向葉片的磨損小。

技術參數

參數 型號	微粉93	微粉92	微粉87	微粉76	微粉66
進料粒度	≤25	≤25	≤20	≤20	≤15
成品粒度	0.125-0.010	0.125-0.033	0.125-0.010	0.125-0.033	0.125-0.010
不同物料細度班產量	0.8-12	0.6-10	0.4-8	0.3-6	0.2-4
中心軸轉速（r/min）	140	148	160	170	180
磨環直徑	1006	973	907.5	850	725
磨輥直徑	300	300	270	250	210
磨輥高度	160	160	150	150	150
主機電機	Y225M-8-30	Y225M-8-22	Y225M-8-22	Y225S-8-18.5	Y225M-8-15
風機電機	Y180M-2-22	Y180L-4-22	Y160L-4-18.5	Y160L-4-15	Y160L-4-11
分析器電機	YCT180M-4A-4	YCT180M-4A-4	YCT180M-4A-4	YCT160-4B-3	YCT160-4B-3
