錘擊式粉碎機

產品屬性給料粒度：≤1200mm

產品屬性生產能力：5-3000t/h

適用物料：煤、白堊、石灰石、重晶石、滑石、鵝卵石、磚瓦等中等硬度及脆性物料。

: PCZ1615 PcΦ800×600 PcΦ400×300

產量：380-550t/h
最大進料粒度：600mm
配用功率：200×2kw

全國統一銷售熱線：0371-6777 2727

電話頁面

錘擊式粉碎機

錘擊式粉碎機也被稱為“錘式破碎機”，其具有結構簡單，破碎比大，生產效率高等特點，可作干、濕兩種形式破碎。該設備運行粉碎物料時，經高速轉動的錘體與物料碰撞面破碎物料，可用于破碎各種中硬且磨蝕性弱、抗壓強度不超過100MPa、含水率小于15%的物料，在各種物料破碎生產線上也大展身手。

工作原理

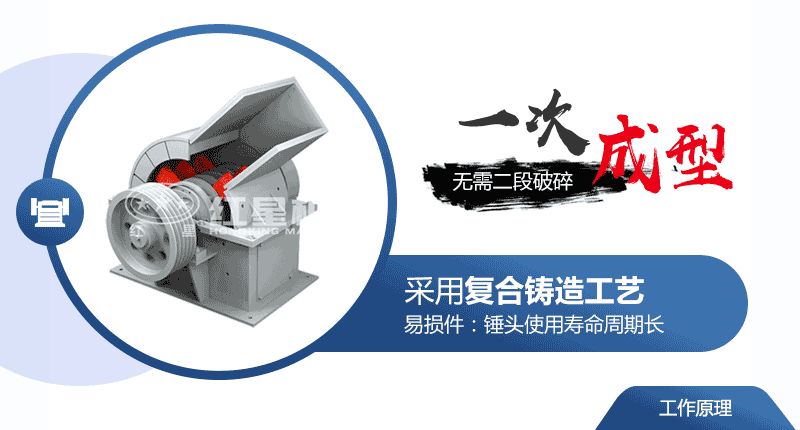

錘擊式粉碎機

電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出，大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨，通過篩板排出機外。

結構組成

錘擊式粉碎機主要工作部件為帶有錘子的轉子，轉子由主軸、圓盤、銷軸和錘子組成，結構合理。

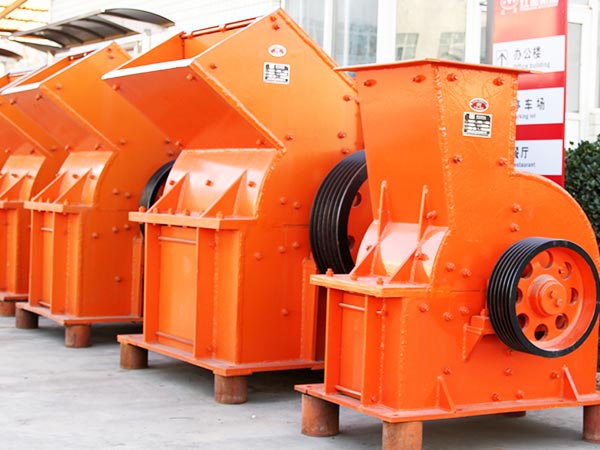

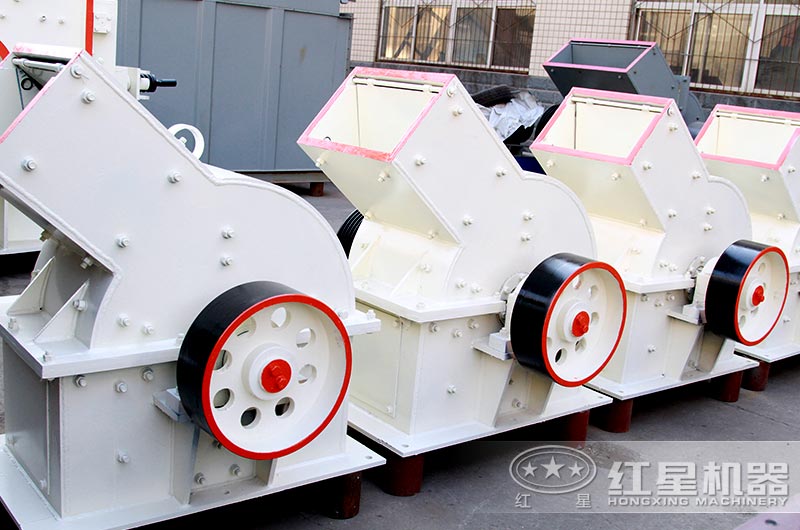

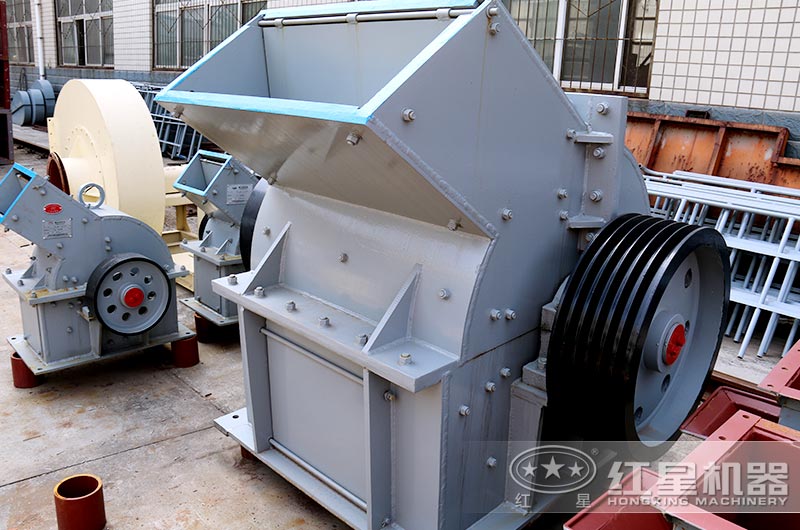

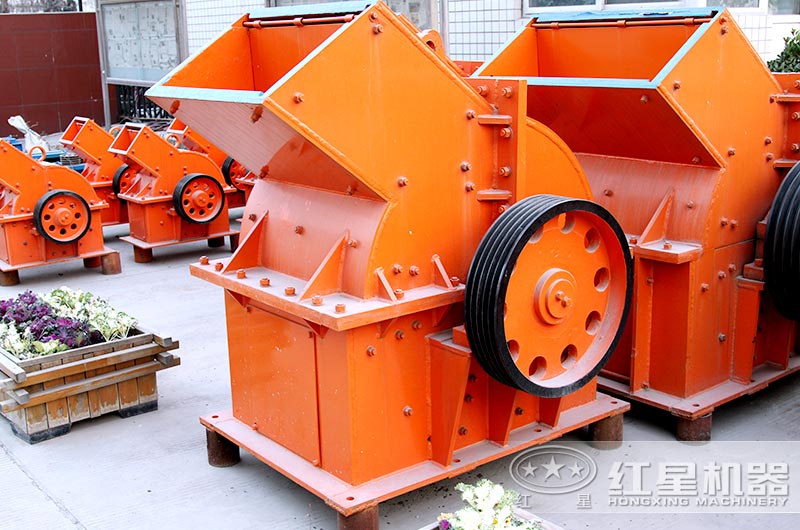

圖片實拍

錘擊式粉碎機

客戶現場

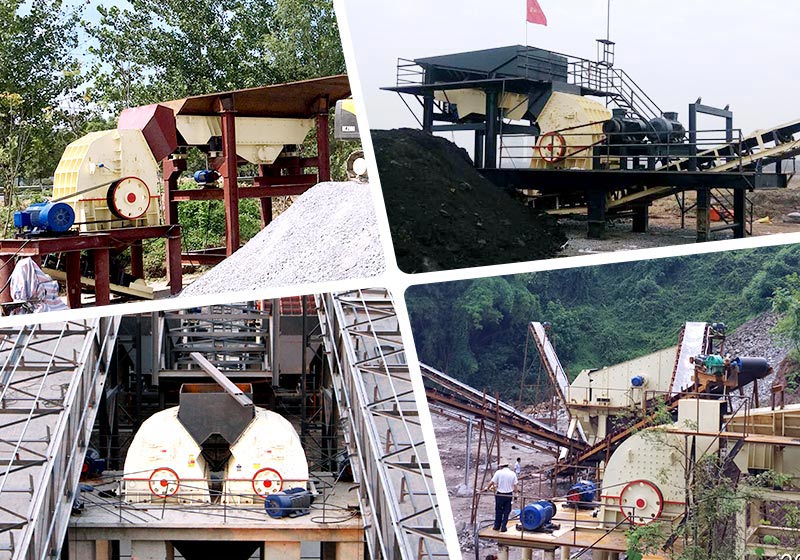

錘擊式粉碎機客戶現場

錘擊式粉碎機性能優勢

1.運轉更可靠。在錘擊式粉碎機主軸的一端裝有飛輪使轉子在運動中存儲一定的動能，用來減小電機的尖峰負荷，減輕錘頭的磨損，使其運轉更加平穩、可靠。

2.部件更耐磨。所有錘擊式粉碎機的易損件均采用國內外優質的耐磨材料，少量易磨損件采用特硬耐磨材質制成，使用壽命長，大大降低了檢修及維護費用。

3.篩體得到改良。篩板孔由圓形改為長條孔交錯布置以增加篩板強度，處理后的篩體不易變形和破裂，篩體壽命增長到3-6個月。

4.出料粒度可調節。該錘擊式粉碎機設備可根據用戶要求調整蓖條間隙，改變出料粒度，以滿足不同用戶的不同需求。

技術參數

錘式破碎機
PCZ型重錘式破碎機
PCX型錘式整形破碎機

規格	處理能力(t/h)	電機功率 (kw)
PC 400×300	3-10	4P 11
PC 600×400	6-22	4P 22
PC 800×600	10-40	4P 55
PC 1000×800	15-50	4P 75
PC 1000×1000	18-75	4P 90
PC 1200×1200	22-95	4P 132

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號	轉子直徑×長度 (mm)	進料口（長×寬）(mm)	最佳進料粒度 (mm)	處理能力(t/h)	電機功率 (kw)	外形尺寸長×寬×高 (mm)
PCZ1308	Φ1330×790	870×780	≤380	60-160	132	2880×2130×2390
PCZ1410	Φ1400×1000	1060×740	≤450	80-210	2×90(160)	2830×2100×2485
PCZ1610	Φ1600×1000	1090×930	≤480	100-230	2×132	3370×2415×2750
PCZ1612	Φ1600×1200	1340×1140	≤500	120-350	2×160	3370×2613×2750
PCZ1615	Φ1600×1500	1570×1140	≤550	200-550	2×200	3370×2925×2750
PCZ1716	Φ1700×1600	1420×1200	≤600	400-850	2×250	3520×3000×3210
PCZ1720	Φ1700×2000	2030×1200	≤650	500-1000	2×400	3670×3390×3330
PCZ1920	Φ1900×2000	1980×1210	≤750	800-1500	2×500	4490×3910×3600
PCZ2225	Φ2200×2500	2530×1610	≤1000	1500-3000	1250	4890×5010×4560

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號	轉子直徑×長度	進料口長×寬	最佳進料粒度	處理能力（t/h）	電機功率	外形尺寸（長×寬×高
PCX 0706	700×570	618×510	≤150	30-70	75	1950×1340×1480
PCX 0808	800×750	780×610	≤150	45-100	132	2280×1790×1570
PCX 0910	900×1000	1070×750	≤200	70-200	2×110	2600×2200×1940
PCX 1012	1000×1180	1315×900	≤200	130-300	2×132	2760×2430×2290
PCX 1213	1260×1280	1430×1010	≤250	200-350	2×160	3067×2622×2580
PCX 1216	1260×1490	1630×1010	≤250	230-500	2×200	3067×2832×2580
PCX 1220	1260×1950	2090×1010	≤250	300-700	2×220	3067×3380×2580
PCX 1622	1600×2150	2300×950	≤300	400-1200	2×315	4120×3680×3200
